1.简介

UART 是一种比较过时的，但在航天等领域常用的接口协议；UART 协议最大的优点就是成本极低，但是缺点也显而易见——UART 是异步时钟，这就导致它容易因为时钟的不同步而产生错误。UART 的异步时钟很容易让它在数据收发的过程中产生错位，毕竟有谁会专门搞个时钟芯片给 UART 做极度精准的时钟源呢，如果真是这样，UART 可一点也不便宜，同步时钟的协议里有很多比专门搞个时钟芯片这种方式更低廉、优质的方案。

2.UART格式

UART 的数据格式也比较简单，它往往由起始位、7~9bit 数据位、截止位和校验位（可选）组成，一般来说大部分人都会采用 8bit 即一个字节长度的数据位。校验位属于最原始的校验方式——即大多数人初学校验就接触的奇偶校验，这种方式太过于不靠谱了，以至于在现代计算机中完全没有人会去使用这种校验方式，因此在很多设计中往往不会使用校验位。如果真的很想去做数据校验来确保数据的正确性，往往会采取对数据上层做处理的方式，比如在上层对多个 UART 数据组包、做 CRC 校验等。

UART 在不传输数据的情况下会一直保持高电平，而它的起始判别则是由高电平转低电平拉低这个动作做依据的。相比之下截止位的判别就不太一样了，截止位通常有一个高电平的保持时间，在标准的 UART 协议中，截止位的保持时间可选为 0.5、1 和 1.5 三种 UART 时钟长度（1UART 时钟长度即发送一个字节所需要的时间）。但截止位一般来说并不是用来判断数据是否传输完毕所用的，截止位的作用是让 UART 传输双方能有一个规范的传输标准，让双方不至于传数据时让两组数据之间间隔过短，让波特率时钟能够有足够的时间恢复，尽可能避免由于 UART 异步所带来的时钟偏移或数据错位。回到截止位的判别，截止位的判断往往更多地依赖于数据位的数量，在什么都要提前约定好（图 1）的 UART 中，这种方式既简单直接又行之有效。

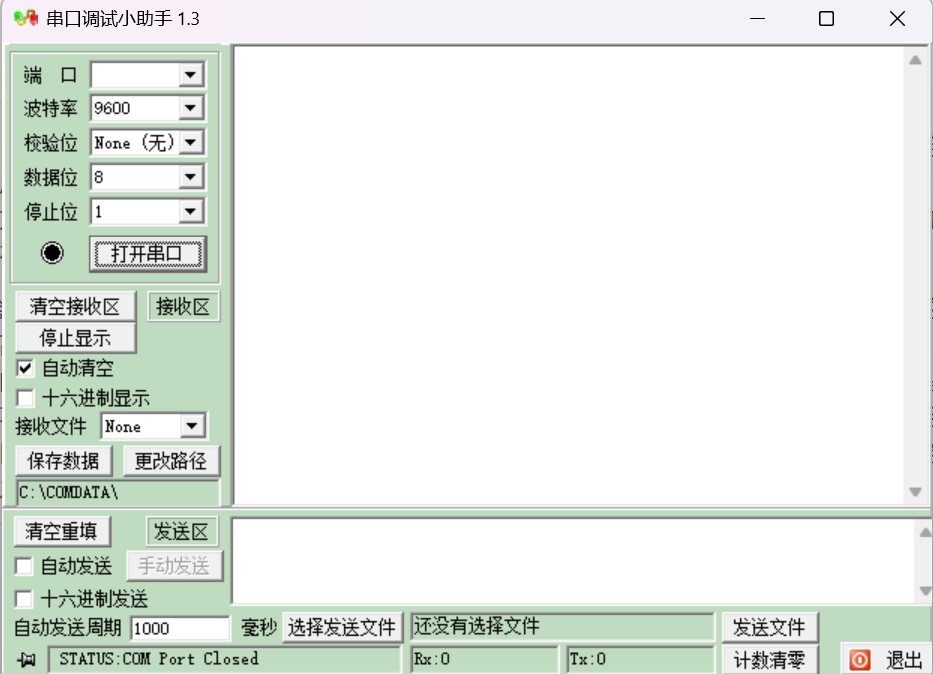

图 1 某串口助手截图

当然了，UART 在数据位这里也有点讲究。中国人的阅读习惯通常是从左至右，但是 UART 的阅读习惯恰恰相反，UART 在收发的时候都是从低位发送至高位。比如说大写字母 A 的 ASCII 码为：01000001，那么在 UART 收发大写字母 A 时，其顺序为：10000010。因此在写 UART 的代码时，都应当注意一下 UART 的收发顺序。

3.FPGA实现

说到 UART 的 FPGA 实现就不得不提到 FPGA 的一个关键思想——状态机。作为 FPGA 工程的一个基础入门级项目，UART 将状态机演绎地很不错。对于 UART 这种项目来说，状态机是至关重要的，状态机可以将工程的每一步都表达出来，形成清晰的工程运行链路和运行条件，不仅方便人的阅读，也方便了写代码时的思路构建。

以 UART 为例，按照我的理解，其状态机可以由图 2 和图 3 表示。

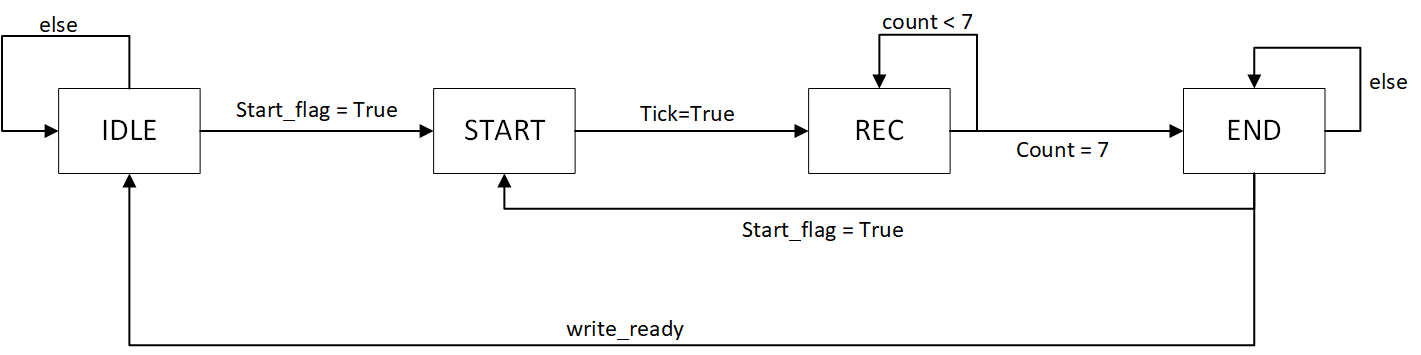

图 2 RX 模块状态转移图

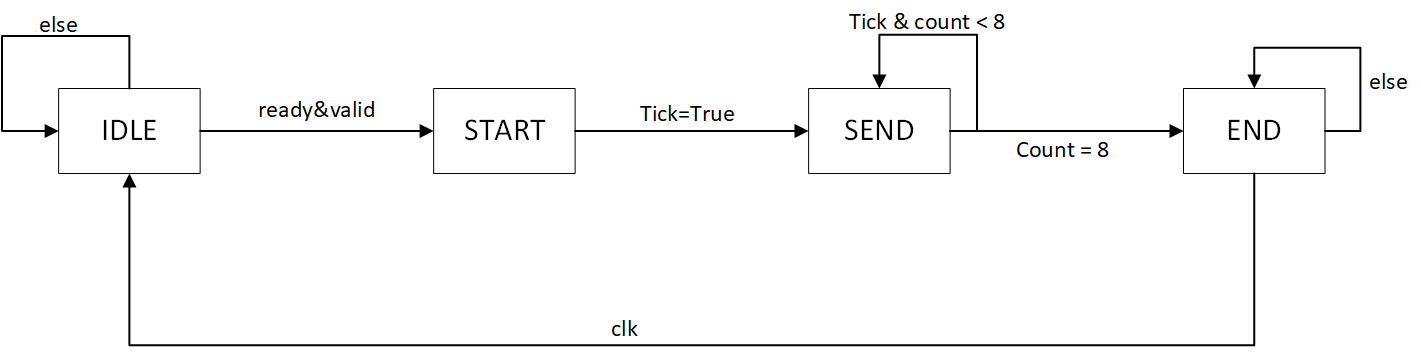

图 3 TX 模块状态转移图

图 2 和图 3 中的条件均为我 UART 代码中状态转移的条件，状态转移图可以帮助我们更好地构建状态机，也能更清晰地理解代码的每一块内容，同时方便我们检查状态机是否存在逻辑上的问题。值得一提的是，由于在设计中引入了 FIFO 做中间的数据缓存，因此状态转移图中也体现了 AXIS 流接口方便好用的握手机制：ready 和 valid。

FIFO 是个很好用的数据缓冲区，FIFO 可以用于异步时钟之间，方便数据收发的时钟同步，也可以用在同步时钟里做高效的数据缓存。FIFO 顾名思义即 first in first out（先入先出），其数据总是像队列一样，先进入的数据先出来，如果想自己写 FIFO 的话，可以使用双指针队列，这样就是一个完善的，拥有判空判满机制的数据队列了。一般来说没有人会自己写 FIFO，大家往往会选择使用 Alinx 提供的 AXI4 stream data FIFO（或其他类似的 FIFO 的 IP）。

FIFO 拥有自己严格的数据管理规则，总的来说就是：满时不可写，空时不可读。体现在 AXIS 流接口上：FIFO 满时，给上游写模块的 ready 信号会失效（低电平），FIFO 空时，给下游读模块的 valid 信号会失效。而 FIFO 在决定何时读写上也有自己的判断机制：在给上游写模块 ready 信号有效且上游给 FIFO 的 valid 信号有效时，FIFO 会写入数据；在给下游读模块 valid 信号有效且下游读模块给 FIFO 的 ready 信号有效时会读出数据。

在准备好 RX、TX 和 FIFO 模块以后，我们还需要波特率生成器模块，波特率生成器是一个比较简单的计数模块，在计数达到一定值的时候输出一个使能信号，rx 和 tx 模块的相关部分就是使用这个使能进行工作的，这样就可以完成在特定时间发送、接收数据的工作，利用使能代替创建一个新时钟还能减少资源占用，降低异步时钟管理的风险。一般来说，这个使能都在波特率时钟计数的中间位置，这样可以将时钟错位导致的数据错位所需时间拉到最大，降低错误的可能性。波特率时钟生成器计数则遵循以下公式：

division = freq / (baudrate * oversampling)

其中 division 为分频系数（即计数值），freq 为系统时钟频率（计算时以 Hz 为单位），baudrate 为波特率，oversampling 为过采样数（不过采样即为 1）。过采样是为了确保传输的正确性，在干扰较大或者传输距离较长的情况下推荐使用，UART 的过采样数一般为 16，其原理就是对同一个波特率时钟下的数据进行多次采样，互相比对来确保传输的准确性。

4.目前可进行的优化

UART 顶层可以封多种协议进行传输，这样可以大大提高 UART 传输的正确性。

在 UART 的 FPGA 工程中，我个人认为应该放置两个 FIFO，FIFO 分别与 RX 和 TX 模块连接后，各留出一个接口用于系统交互，这样可以大大提高 UART 代码的复用性，若能将其封装为 IP，可以在后续任何能用到的地方及时导入使用。

值得一提的是在系统时钟产生部分（差分转单端时钟的地方）可以使用 clock_wizard 产生时钟信号，在产生时钟信号的同时，clock_wizard 在稳定运行几个时钟周期以后会输出一个 locked 信号，这个信号可以作为系统的复位信号，使整个系统在开启时进行复位，保证系统的正常运行。
