FPGA接口——SPI

SPI 是一个非常经典的串行通信接口，常被用于 flash 读写、寄存器配置以及某些传感器数据传输等场景。相比于 uart 这种不太可靠的异步传输方式，使用同步时钟传输的 SPI 明显在性能和可靠性上提升不少。但是值得注意的是，很多地方会将 SPI 归为全双工传输，但事实上 SPI 有两种设计——标准四线和简化的三线 SPI 传输；标准的四线 SPI 确实是全双工的，但是简化的三线 SPI 是半双工的。而这又取决于其物理结构。

正如其名，四线的 SPI 仅由四根传输线组成，分别是 SCLK，CS，MOSI 和 MISO；SCLK 是时钟线，由主机发给从机，CS 是片选信号，为低有效信号，MOSI 和 MISO 也是线如其名分别是主发从收和主收从发；这也是标准的四线 SPI 可以实现全双工的原因。但是在 FPGA 的很多设计上都使用了简化的三线 SPI，SCLK 和 CS 不变，数据传输线变为 SDIO 一根，因此也只能实现半双工。

在介绍 SPI 的读写过程之前，我们需要先了解一下 SPI 的四种工作模式：

这些 Mode 也是比较有规律的，CPOL 为 0 时空闲电平为低电平，为 1 时空闲电平为高电平；CPHA 为 0 时采样边沿就是空闲电平变化的第一个边沿，为 1 时是第二边沿；更新数据边沿在采样边沿之后。

四线的读写过程比三线简单些，所以我们下面直接介绍三线的 SPI 采样过程：

写寄存器时：

1. 主机拉有效 CS。

2. 主机驱动 SDIO，发送写命令和寄存器地址。

3. 主机继续驱动 SDIO，发送数据。

4. 传输结束，主机释放 CS。

读寄存器时：

1. 主机拉有效 CS。

2. 主机驱动 SDIO，发送读命令和寄存器地址。

3. 主机关闭 SDIO 输出，让引脚进入高阻态。

4. 从机驱动 SDIO，返回数据，主机进行采样。

5. 传输结束，释放 CS。

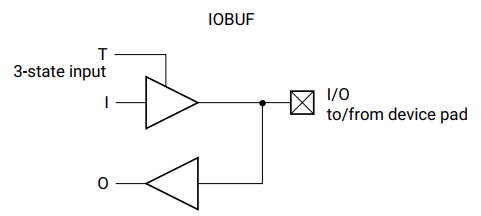

对于这种半双工的输入输出，FPGA 中应该使用三态门来设计，xilinx 中三态门的原语是 IOBUF，其电路如下：

其真值表如下：

因此其 FPGA 原语可以这么写：

module SPI_SDIO(
    input wire sdio_out,    //FPGA向SDIO输出
    input wire sdio_T,      //三态门控制信号，此处1为FPGA控制，0为高阻
    output wire sdio_in,    //FPGA从SDIO读取
    inout wire spi_sdio    //连接从机SDIO
);

    IOBUF sdio(
        .I(sdio_out),
        .O(sdio_in),
        .IO(spi_sdio),
        .T(~sdio_T)
    );

endmodule
